Analiza wewnętrznej architektury wysokowydajnych-inwerterów fotowoltaicznych
Analiza techniczna wewnętrznej architektury komercyjnego falownika słonecznego, topologii-dwustopniowej, wydajności MPPT-wysokonapięciowego i dynamiki termicznej.
Wąskie gardła termiczne i elektryczne w komercyjnej konwersji energii fotowoltaicznej
Komercyjne instalacje fotowoltaiczne borykają się z utrzymującym się spadkiem przychodów spowodowanym obniżeniem parametrów cieplnych, niedopasowaniem ciągów pod wpływem zmiennego natężenia promieniowania i wysokimi stratami przełączania w podwyższonych temperaturach. Awarie komponentów na etapie konwersji DC-AC są przyczyną ponad 40% nieplanowanych wezwań do konserwacji w terenie w projektach użyteczności publicznej, komercyjnych-i-przemysłowych (C&I).
W tym przewodniku przeanalizowano architekturę na poziomie płytki wewnętrznej-, dynamikę rozpraszania ciepła i integrację modułu śledzącego MPPT z-inwerterami łańcuchowymi o wysokiej wydajności. Zapewnia inżynierom EPC i specjalistom ds. zaopatrzenia twarde kryteria techniczne umożliwiające ocenę niezawodności stopnia mocy, obniżenie wyrównanego kosztu energii systemu (LCOE) i weryfikację zapewnienia jakości na poziomie-komponentów.
Analiza techniczna: tablica-Architektura poziomów i podstawowe mechanizmy
Topologia podwójnej-stopniowej-częstotliwościowej
Falowniki łańcuchowe o wysokiej-wydajności wykorzystują dwustopniową architekturę konwersji mocy. Stopień wzmacniający DC-DC skaluje zmieniające się napięcia stringów do stabilnej szyny DC-o wysokim napięciu (600–900 V), która zasila stopień inwertera DC{{7}AC.
· Półprzewodniki mocy: zastąpienie starszych tranzystorów IGBT dyskretnymi tranzystorami MOSFET z węglika krzemu (SiC) zmniejsza straty związane z odzyskiem zwrotnym nawet o 73%. Półprzewodniki SiC umożliwiają przełączanie częstotliwości powyżej 50 kHz, co pozwala na użycie mniejszych cewek indukcyjnych i kondensatorów foliowych bez zwiększania całkowitego zniekształcenia harmonicznego (THD).
· Topologia 3-punktu neutralnego fazy z zaciskiem (NPC): wielopoziomowe topologie NPC redukują naprężenia napięciowe na przełącznikach zasilania (VDC/2 na urządzenie), minimalizując degradację dV/dt w sieciach beztransformatorowych i osiągając szczytową wydajność konwersji na poziomie 98,6%.

Integracja wysokonapięciowego-MPPT z szerokim oknem śledzenia
Architektury-dwustopniowe obejmują obwody dynamicznego śledzenia punktu maksymalnej mocy (MPPT) sterowane przez 32-bitowe cyfrowe procesory sygnałowe (DSP):
Szeroki zakres działania MPPT: Śledzenie okien obejmujących zakres od 200 V do 1000 V umożliwia-poranne uruchamianie i późne-żniwa wieczorem, wydłużając dzienne okna wytwarzania energii o 45 do 90 minut.
Routing podwójny/wiele-MPPT: Dwu-kanałowe śledzenie MPPT izoluje częściowe straty cieniowania w niedopasowanych ciągach modułów. Wykrywanie prądu za pomocą czujników z efektem Halla w{{2}pętli zamkniętej dostarcza dane dotyczące napięcia/prądu w czasie rzeczywistym do algorytmów-zakłóceń o dużej prędkości-i-obserwacji (P&O) działających z częstotliwością próbkowania 100 Hz.
Wzmocniona architektura termiczna i zabezpieczająca
Nagromadzenie ciepła w półprzewodnikach mocy podwaja wskaźnik awaryjności wewnętrznej na każde 10 stopni wzrostu temperatury złącza ($Tj$).
Anodyzowane aluminium-Wytłoczki radiatora:Główne przełączniki zasilania montuje się bezpośrednio na radiatorach-z kutego na zimno aluminium z geometrią-żeberek, które maksymalizują powierzchnię o 40% w porównaniu ze standardowymi wytłaczanymi żebrami.
Izolacja zamkniętego przedziału:Układy wewnętrzne oddzielają elektronikę mocy (elementy-generujące ciepło, takie jak cewki indukcyjne i moduły mostków) od wrażliwej elektroniki sterującej (DSP, sterowniki bramek, karty komunikacyjne). Elektronika mocy znajduje się w komorze o szczelności IP66 chłodzonej wymuszonym powietrzem, izolującej główną płytkę drukowaną od gromadzenia się kurzu i korozyjnego powietrza z otoczenia.
Ochrona przeciwprzepięciowa:Warystory z tlenku metalu (MOV) typu II (lub opcjonalnie typu I+II) chronią zaciski prądu stałego i przemiennego przed przejściowymi przepięciami wywołanymi piorunami.
Standardy branżowe i wpływ na finansowy zwrot z inwestycji
Porównanie specyfikacji strukturalnych: falowniki standardowe i przemysłowe
|
Parametr sprzętowy |
Standardowy falownik komercyjny |
Przemysłowy falownik SiC-o wysokiej wydajności |
|
Przełączanie półprzewodników |
Standardowy krzemowy IGBT |
MOSFET z węglika krzemu (SiC). |
|
Maksymalna wydajność |
97.5% - 98.0% |
98.6% - 98.8% |
|
Zakres napięcia MPPT |
350V - 850V |
200V - 1000V |
|
THD przy pełnej mocy wyjściowej |
< 3.0% |
< 1.5% |
|
Wewnętrzna strefa chłodzenia |
Jednokomorowy wymuszony obieg powietrza |
Aktywne chłodzenie z izolowaną-komorą |
|
Temperatura robocza (bez obniżania wartości znamionowych) |
Do 40 stopni |
Do 50 stopni |
|
Technologia kondensatorów |
Standardowy aluminiowy elektrolityczny |
Folia metalizowana o wysokiej-niezawodności |

Analiza finansowa: LCOE i optymalizacja wydajności
W przypadku komercyjnego systemu dachowego o mocy 1 MW działającego przez 25 lat:
Różnica wydajności: Wzrost efektywności konwersji o 0,8% daje około 12 800 kWh dodatkowej rocznej produkcji na każdy zainstalowany MW.
Zapobieganie obniżeniu temperatury: Zapobieganie obniżeniu wartości znamionowych w zakresie od 40 do 50 stopni umożliwia odzyskanie do 4% utraconej energii w miesiącach letnich, w których występuje największe natężenie promieniowania.
Wpływ LCOE: Łączny wzrost wydajności i skrócenie cykli wymiany komponentów zmniejszają całkowity LCOE o 0,004 USD/kWh do 0,007 USD/kWh, odzyskując początkową premię za sprzęt w ciągu 18 miesięcy eksploatacji.
Protokoły integracji systemów i kontroli jakości
W naszym procesie produkcyjnym wszystkie jednostki konwersji mocy poddawane są wielofazowemu rurociągowi kontroli jakości:
Aby zintegrować kompletne projekty komercyjne, nasze-platformy łańcuchowe o dużej pojemności współpracują ze specjalistycznym sprzętem--systemowym, w tym rozproszonymi zasobami o mniejszej-pojemności, takimi jak nasze10 kW na-inwerterze sieciowymmodele dla mniejszych komercyjnych-podtablic.
Standardy zgodności
Bezpieczeństwo i połączenie z siecią: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.
Normy EMC: EN 61000-6-2, EN 61000-6-4.

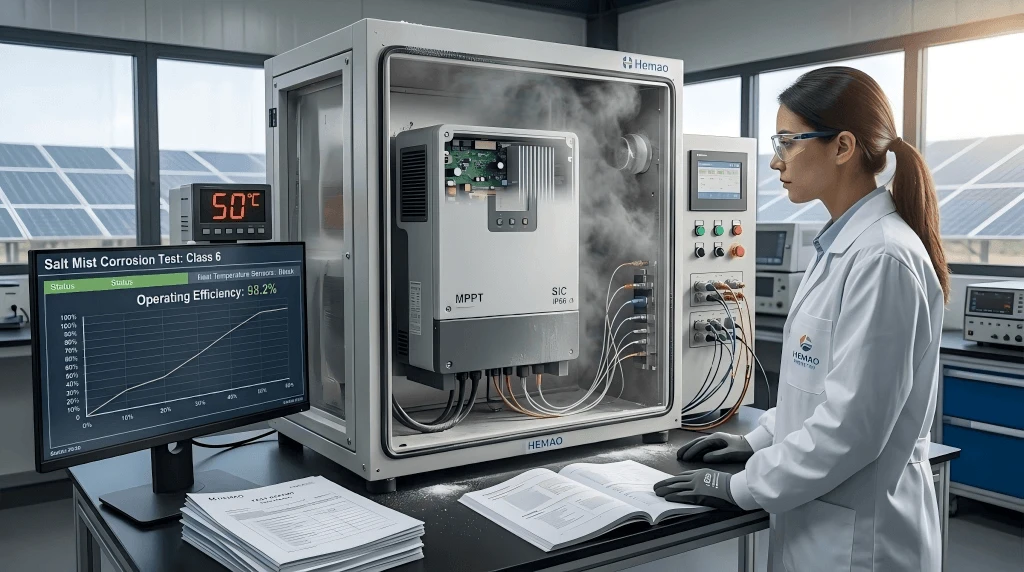

Wytrzymałość środowiskowa: IEC 60068-2-52 (klasa korozji mgły solnej 6), stopień ochrony przed wnikaniem pyłu i wody IP66.

Często zadawane pytania
P: W jaki sposób architektura chłodzenia z dwiema-komorami zapobiega awariom komponentów w instalacjach przybrzeżnych o wysokiej-zasoleniu lub wilgotnych?
Odp.: Konstrukcja-dwukomorowa oddziela główną płytkę sterującą od strefy rozpraszania ciepła-dużej mocy. Komponenty generujące- wysoką temperaturę (cewki i radiatory) są umieszczone w zewnętrznym kanale przepływu powietrza o stopniu ochrony IP66, umożliwiającym chłodzenie powierzchni żeber za pomocą wymuszonego powietrza z otoczenia. Czułe obwody sterujące, sterowniki bramek i kondensatory są umieszczone w oddzielnej, szczelnej obudowie IP66 wypełnionej suchym azotem lub uszczelnionej przed wymianą powietrza z otoczenia, co eliminuje kondensację-mgły solnej i przewodzące osadzanie się kurzu na ścieżkach-wysokiego napięcia.
P: Jakie protokoły ochrony opakowań i transportu wdrożono, aby zapobiec mikro-pęknięciom w wewnętrznych zespołach PCB podczas eksportu masowego?
Odp.: Falowniki są pakowane w-zgodne z ISPM 15,-poddane obróbce cieplnej drewniane skrzynie wyłożone pianką-spienionego polietylenu o dużej gęstości (EPE)-łagodzącą wstrząsy, dostosowaną do wymiarów obudowy. Wszystkie wewnętrzne ciężkie komponenty,-takie jak cewki magnetyczne i główne kondensatory-są mocowane do głównej ramy obudowy za pomocą konstrukcyjnych wsporników mechanicznych, a nie wyłącznie za pomocą połączeń lutowanych. Przesyłki obejmują jednorazowe-czujniki przechyłu 3D-i uderzenia, które umożliwiają śledzenie ładunków w transporcie.
P: Jakie są parametry techniczne i terminy dostaw niestandardowych modyfikacji oprogramowania sprzętowego lub sprzętu OEM?
Odp.: Dostosowywanie-na poziomie oprogramowania sprzętowego (modyfikowanie map rejestrów MODBUS RTU/TCP, dostosowywanie progów zadziałania-nadnapięciowego lub integrowanie niestandardowych-profili obsługi sieci) podlega cyklowi weryfikacji wynoszącemu 14 dni roboczych. Modyfikacje-na poziomie sprzętu (niestandardowe powłoki obudowy, zmodyfikowane konfiguracje złączy prądu stałego lub niestandardowe-geometrie radiatorów) przebiegają zgodnie z harmonogramem rozwoju trwającym od 6 do 10 tygodni, obejmującym pełne modelowanie termiczne, produkcję prototypów i fabryczne testy akceptacyjne (FAT).
