Testowanie obciążenia wiatrem dla uchwytów fotowoltaicznych na dachach spadzistych w regionach tajfunu
Przewodnik inżynieryjny z 2026 r. dotyczący walidacji obciążenia wiatrem dla uchwytów fotowoltaicznych na dachach spadzistych w regionach tajfunowych
Główne testy obciążenia wiatrem dla uchwytów fotowoltaicznych na dachach spadzistych w strefach tajfunów. Dowiedz się o aerodynamice, specyfikacjach śrub ścinanych i ochronie LCOE.
1. Wprowadzenie: Ograniczanie ryzyka awarii strukturalnych w instalacjach fotowoltaicznych charakteryzujących się silnym wiatrem
Globalni wykonawcy EPC wdrażający panele fotowoltaiczne w regionach przybrzeżnych narażonych na tajfuny stoją przed krytycznymi wyzwaniami inżynieryjnymi. Standardowe regały dachowe często zawodzą, gdy są poddawane działaniu ekstremalnych, miejscowych sił unoszących i stref podciśnienia generowanych przez turbulencje wiatru o dużej prędkości. Przemieszczenia konstrukcyjne, zmęczenie ścinające elementów złącznych i wyboczenie szyn nie tylko powodują katastrofalną utratę modułu, ale także powodują poważną odpowiedzialność i wydłużają przestoje systemu.
W tym przewodniku technicznym szczegółowo opisano metody walidacji empirycznej, zasady optymalizacji aerodynamicznej i specyfikacje mechaniczne wymagane do zabezpieczenia uchwytów fotowoltaicznych na dachu skośnym przed długotrwałymi warunkami tajfunu kategorii 5. Wdrażając projekty profili przetestowane w tunelu aerodynamicznym i rygorystyczne wzmocnienia konstrukcyjne, zespoły inżynierów mogą zapewnić integralność równowagi systemu (BOS), chroniąc jednocześnie długoterminowe zyski projektu.

2. Analiza techniczna i podstawowe mechanizmy

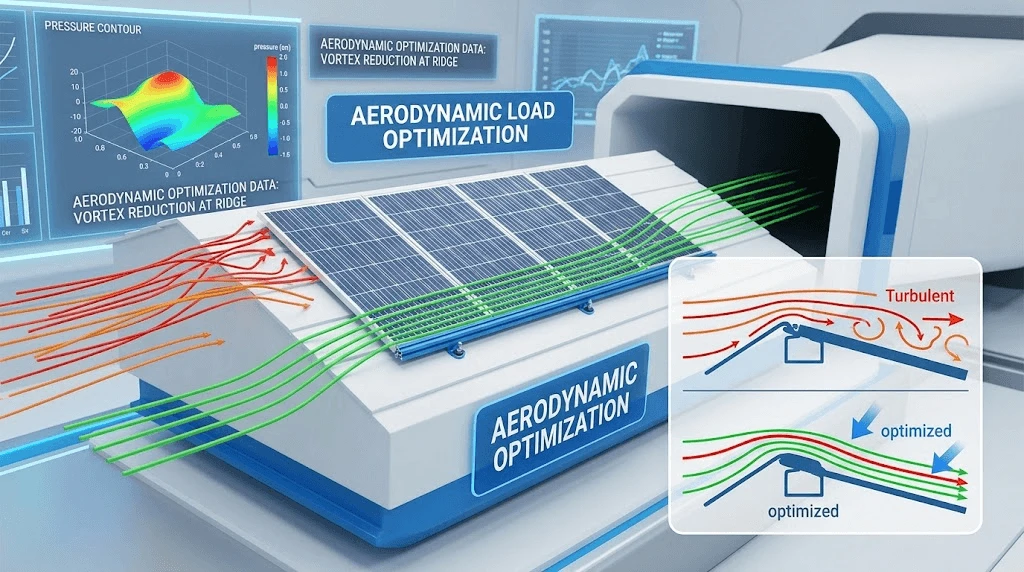

Optymalizacja obciążenia aerodynamicznego
Dachy skośne działają jak rampy aerodynamiczne, zwiększając prędkość wiatru w poprzek kalenicy i tworząc strefy wysokiego ssania wzdłuż okapów i narożników dachu. Standardowe założenia dotyczące płaskich płyt są nieodpowiednie do modelowania strukturalnego na skalę komercyjną. Wysokowydajne mocowania do dachów skośnych wykorzystują niskoprofilową geometrię i zoptymalizowane kąty pochylenia (zazwyczaj dopasowujące się lub ograniczające blisko nachylenia dachu), aby zminimalizować pęcherzyki separacyjne i powstawanie wirów. Modelowanie metodą obliczeniowej dynamiki płynów (CFD) w połączeniu z testami w tunelu aerodynamicznym warstwy granicznej gwarantuje, że współczynniki ciśnienia (Cp) są zminimalizowane we wszystkich strefach dachu, tłumiąc drgania oscylacyjne na powierzchni modułu.

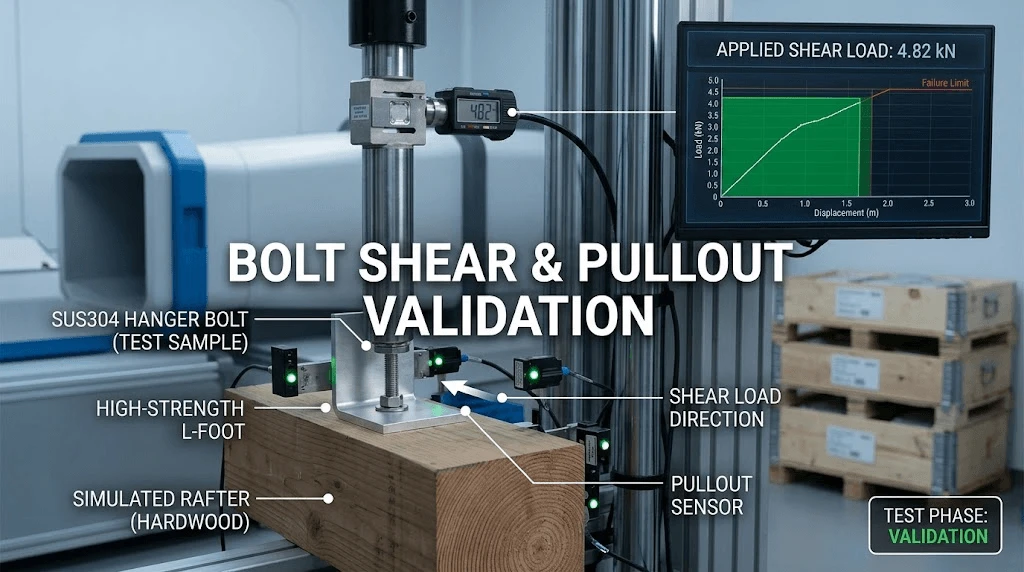

Odporność na ścinanie śrub i ścieżki obciążeń konstrukcyjnych
Mechaniczna ścieżka obciążenia przenosi siły unoszące i opór wywołane wiatrem bezpośrednio z ramy modułu fotowoltaicznego przez zaciski środkowe/końcowe, szyny montażowe, śruby wieszakowe lub haki dachowe oraz na główne krokwie drewniane lub betonowe. Aby zapobiec wyrwaniu łącznika i uszkodzeniu pod wpływem cyklicznego obciążenia:
Specyfikacja materiału elementu złącznego:Elementy złączne muszą być wykonane ze konstrukcyjnej stali nierdzewnej 304 lub 316, wytrzymującej wysokie naprężenia ścinające bez kruchego pękania.
Kalibracja momentu obrotowego:Zaciski wymagają skalibrowanego momentu obrotowego (zwykle 14–16 Nm dla okuć ze stali nierdzewnej M8), aby utrzymać stały nacisk zaciskania bez zgniatania aluminiowej ramy modułu.
Uszczelnienie penetracji:W przypadku mocowań penetracyjnych kołnierze kołnierzowe z EPDM lub opatentowane uszczelki dociskowe zapobiegają wnikaniu wody, równomiernie rozkładając obciążenia punktowe na elementy ramy konstrukcyjnej.
3. Standardy branżowe i wpływ na zwrot z inwestycji
Parametry zgodności konstrukcyjnej
|
Parametr |
Standardowa specyfikacja |
Wpływ inżynierii |
|
Projektowa prędkość wiatru |
Do 65 m/s (kategoria 4-5 tajfuny) |
Zapobiega rozrywaniu konstrukcji pod szczytowymi porywami. |
|
Standard tunelu aerodynamicznego |
AS/NZS 1170.2 / ASCE 7-16 / EN 1991-1-4 |
Weryfikuje lokalne współczynniki ciśnienia dla zmiennych geometrii dachu. |
|

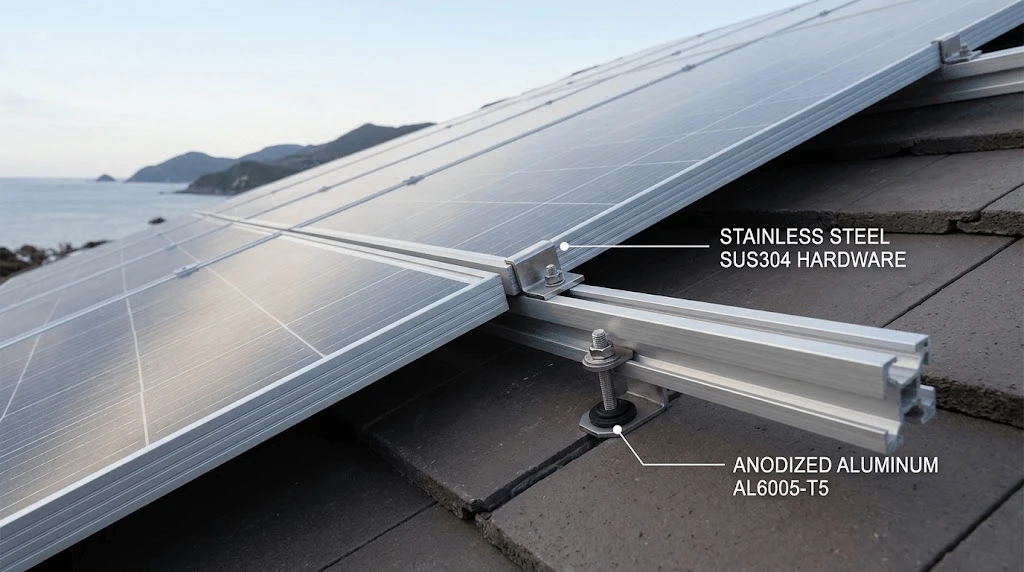

Skład materiału |
Anodowane aluminium AL6005-T5 i SUS304 |
Zapewnia minimalną granicę plastyczności 225 MPa w przypadku zmęczenia cyklicznego. |
|
Współczynnik bezpieczeństwa |
Większy lub równy 1,5 w stosunku do limitów wydajności |
Zapewnia bufor strukturalny przed nieprzewidywalnymi turbulencjami. |
Redukcja wpływu ROI i LCOE
Awarie strukturalne podczas trudnych warunków pogodowych wymagają kosztownej wymiany komponentów, skoków składek ubezpieczeniowych i dłuższych przerw w wytwarzaniu. Zastosowanie rygorystycznie przetestowanych uchwytów do dachów spadzistych odpornych na tajfun eliminuje wydatki na naprawę konstrukcji w standardowym 25-letnim cyklu eksploatacji. Utrzymanie sztywności mechanicznej bezpośrednio chroni gwarancję mocy liniowej, zapobiegając mikropęknięciom płytek krzemowych spowodowanych skręcaniem ramy podczas silnych wiatrów, zapewniając zoptymalizowany poziom kosztów energii (LCOE).

4. Integracja i kompatybilność systemu
Niezawodne działanie w zakresie obciążenia wiatrem wymaga ścisłej synchronizacji sprzętu w całym łańcuchu aktywów fotowoltaicznych. Architektury montażowe Hemao Industry bezproblemowo integrują się ze standardowymi komercyjnymi panelami ramowymi i obudowami magazynów energii, wykorzystując uniwersalne szyny szynowe, które mieszczą moduły o różnej grubości (30 mm do 40 mm).
Łącząc odporne na wiatr relingi dachowe z lekkimi kompozytowymi stopami montażowymi i zintegrowanymi uchwytami uziemiającymi, ekipy instalacyjne utrzymują ciągłe ścieżki połączeń elektrycznych bez konieczności stosowania oddzielnych miedzianych zworek uziemiających. Ten ustandaryzowany interfejs modułowy skraca roboczogodziny instalacji o 18%, gwarantując jednocześnie równomierny rozkład obciążenia mechanicznego zarówno w przypadku dachów z rąbkiem metalowym, jak i konfiguracji z dachówką i łatami.
5. Kontrola jakości i globalna zgodność
Zanim sprzęt konstrukcyjny dotrze do przybrzeżnych miejsc budowy, obowiązkowa jest ścisła kontrola jakości w fabryce. Hemao Industry egzekwuje wielopoziomowy protokół zapewnienia jakości:
Spektrometria surowców:Weryfikacja składu pierwiastkowego profili AL6005-T5 w celu zapewnienia zgodności z wytrzymałością na rozciąganie i granicą plastyczności.
Badanie grubości tlenku anodowego:Zapewnienie grubości warstwy tlenku większej lub równej 15um dla odporności na korozję w mgle solnej w środowiskach morskich i przybrzeżnych.
Testowanie obciążenia mechanicznego:Niszczące i nieniszczące badania ogniwami obciążnikowymi na próbkach zmontowanych zacisków szynowych w celu sprawdzenia ostatecznych marginesów wytrzymałości na rozciąganie.
Globalne certyfikaty:Pełna dokumentacja zgodności zgodna z normami TUV Rheinland, ISO 9001 i AS/NZS 1170.2.

6. Często zadawane pytania
W jaki sposób systemy mocowania na dachach spadzistych utrzymują integralność konstrukcji w warunkach tajfunu o dużym zasoleniu?
Systemy łączą w sobie aluminium AL6005-T5 klasy morskiej z elementami ze stali nierdzewnej pasywowanej SUS304, aby zapobiec korozji galwanicznej. Ochronne powłoki anodowe uszczelniają metalowe podłoże przed infiltracją mgły solnej, zapewniając, że integralność strukturalna pozostaje nienaruszona nawet w przypadku długotrwałego narażenia na wilgoć przybrzeżną i ulewny deszcz z dużą prędkością.
Jakie protokoły pakowania i logistyki są stosowane w przypadku masowych przesyłek międzynarodowych ciężkich szyn montażowych?
Przesyłki masowe są organizowane w wzmocnionych drewnianych skrzyniach lub paczkach na paletach opasanych stalą, oddzielonych nieściernymi przekładkami z pianki. Szyny są ciasno ułożone, aby zminimalizować przesuwanie się podczas transportu, a wszystkie elementy złączne są wstępnie posortowane w oznakowanych wodoodpornych workach, aby przyspieszyć montaż na miejscu i zapobiec utracie komponentów podczas obsługi portów.
Jakie są granice techniczne i czasy realizacji niestandardowych rozwiązań montażowych OEM/ODM zaprojektowanych pod kątem obciążenia wiatrem?
Custom engineering for non-standard roof pitches or extreme wind zones (>70 m/s) obejmuje dedykowaną analizę CFD i prototypowanie próbek. Wstępne raporty z symulacji strukturalnej są dostarczane w ciągu 5 dni roboczych, a pełna zatwierdzenie produkcji i oprzyrządowania następuje w ciągu 3 do 4 tygodni, w zależności od skali projektu.
