Rozwiązywanie typowych kodów usterek falowników fotowoltaicznych

Rozwiązywanie typowych kodów usterek falowników fotowoltaicznych

Diagnostyka kodów usterek głównego komercyjnego falownika fotowoltaicznego. Standaryzowane przepływy pracy dotyczące zgodności sieci, izolacji i zdarzeń przepięciowych w celu zminimalizowania przestojów.

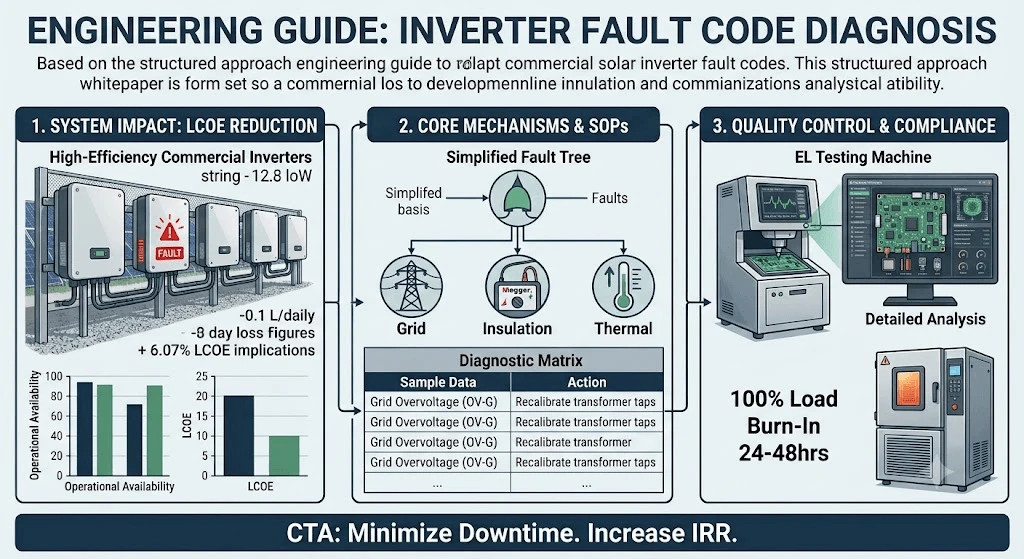

Skutki operacyjne nieplanowanych przestojów falowników

W instalacjach fotowoltaicznych (PV) na skalę komercyjną i użyteczności publicznej, nieadresowane wyłączenia inwertera bezpośrednio pogarszają wewnętrzną stopę zwrotu (IRR) poprzez kumulację strat uśrednionego kosztu energii elektrycznej (LCOE). Pojedyncza awaria falownika szeregowego o mocy 100 kW w strefie-o wysokim natężeniu promieniowania może spowodować utratę wydajności o 500–700 kWh dziennie. Oprócz natychmiastowego spadku wydajności, niezarządzane sekwencje usterek przyspieszają naprężenia termiczne w tranzystorach bipolarnych z izolowaną-bramką (IGBT) i degradują kondensatory elektrolityczne w szynie prądu stałego.

Menedżerowie ds. zakupów i wykonawcy obsługi i konserwacji często spotykają się z niejasnościami diagnostycznymi: uogólnione komunikaty o błędach często zacierają granicę między zakłóceniami w sieci zewnętrznej, degradacją izolacji układu i awariami komponentów wewnętrznych. Rozwiązanie tych zakłóceń operacyjnych wymaga systematycznego, standardowego-procedury operacyjnej (SOP) obejmującej klasyfikację usterek, weryfikację-głównej przyczyny i ukierunkowane środki zaradcze.

Analiza techniczna kategorii usterek falownika rdzeniowego

Oprogramowanie sprzętowe falownika kategoryzuje anomalie systemu na podstawie wewnętrznych obwodów wykrywania, mierząc progi napięcia, przebiegi prądu, kąty fazowe i prądy upływowe, aby określić określone zdarzenia alarmowe.

1. Zgodność sieci i anomalie napięcia/częstotliwości prądu przemiennego

Nadmierne/za niskie napięcie sieci (OV-G / UV-G): występuje, gdy napięcie sieciowe prądu przemiennego przekracza-zaprogramowane limity IEEE 1547 lub EN 50549. Wysoka impedancja sieci często prowadzi do lokalnego wzrostu napięcia podczas szczytowej generacji fotowoltaicznej, wyłączając zabezpieczenie przepięciowe falownika.

Odchylenie częstotliwości sieci (OF-G / UF-G): spowodowane niestabilnością regionalnej sieci energetycznej lub szybką zmianą obciążenia w mikrosieciach wyspowych. Pętla synchronizacji-fazy (PLL) falownika traci synchronizację, co powoduje automatyczną sekwencję odłączenia od sieci.

2. Izolacja układu i diagnostyka prądu różnicowego

Niska rezystancja izolacji (Riso Low): Wyzwala, gdy rezystancja izolacji pomiędzy przewodami prądu stałego a uziemieniem spadnie.

Zwykle ma to miejsce podczas wysokiej wilgotności otoczenia lub deszczu i wskazuje na uszkodzoną izolację kabla, uszkodzone skrzynki przyłączeniowe modułów lub przedostanie się wilgoci do systemów kanałów kablowych.

Przerywacz prądu ziemnozwarciowego (GFCI / prąd upływowy): Wskazuje bezpośrednią ścieżkę pojemnościową lub przewodzącą z obwodu prądu stałego do ziemi. Ciągłe prądy doziemne przekraczające 30 mA stwarzają zagrożenie dla bezpieczeństwa i wymagają natychmiastowego odizolowania dotkniętego ciągu.

3. Obwody termiczne i wewnętrzna szyna DC

Awaria związana z-przegrzaniem: wewnętrzne termistory NTC wykrywają temperaturę radiatora przekraczającą limity progów termicznych (zwykle 85–90 stopni). Przyczyny obejmują zablokowane kanały przepływu powietrza, awarię łożysk wentylatora, bezpośrednie narażenie na promieniowanie słoneczne lub przedłużoną pracę przy dużym obciążeniu termicznym otoczenia.

Przepięcie/nierównowaga szyny DC: Występuje, gdy wewnętrzne napięcie obwodu DC przekracza bezpieczne granice operacyjne (np. 1100 V DC dla standardowych systemów 1000 V). Gwałtowne zmiany natężenia promieniowania (efekt krawędzi chmury) lub nagłe odłączenia sieci wymuszają powrót zasilania do kondensatorów szyny prądu stałego, powodując natychmiastowe wyłączenie-sprzętu w ramach samoobrony.

Standardy branżowe, parametry i procedury diagnostyczne

Skuteczne rozwiązywanie usterek falownika wymaga ustrukturyzowanych protokołów testowych przy użyciu skalibrowanego sprzętu diagnostycznego. Poniższa tabela zawiera szczegółowe informacje na temat typowych kodów błędów, limitów diagnostycznych i protokołów rozdzielczości zgodnych z międzynarodowymi standardami elektrotechnicznymi.

Matryca diagnostyczna falownika

Ekonomika LCOE i redukcji przestojów

Nieplanowane przestoje zwiększają koszty operacyjne i wydłużają okresy zwrotu inwestycji. Wdrożenie systematycznej izolacji błędów ma bezpośredni wpływ na wskaźniki finansowe projektu:

Gdzie:

= Moc znamionowa sekcji falownika offline (kW)

= Znormalizowany współczynnik natężenia promieniowania słonecznego

PR=Współczynnik wydajności równowagi instalacji

Taryfa PPA= Stawka z umowy zakupu energii ($/kWh)

Korzystając ze śledzenia parametrów w czasie rzeczywistym-za pośrednictwem protokołów RS485/Ethernet Modbus, technicy mogą zlokalizować usterki w określonych ciągach znaków przed wysłaniem personelu w terenie. Skraca to średni czas naprawy (MTTR) z dni do godzin, zmniejszając koszty obsługi i konserwacji nawet o 35%.

Równowaga kompatybilności instalacji i integracji systemu

Falowniki nie działają w izolacji; służą jako centralna jednostka sterująca łącząca równowagę instalacji (BoP). Zgodność na poziomie systemu-ma kluczowe znaczenie dla zapobiegania utrzymującym się fałszywie-pozytywnym kodom usterek.

· Kompatybilność z panelami fotowoltaicznymi i montażem:Pływające lub nieuziemione konstrukcje montażowe matrycy mogą gromadzić ładunki statyczne, które wyzwalają wrażliwe czujniki-prądu upływowego. Połączenie wyrównawcze na wszystkich szynach montażowych, ramach modułów i zaciskach uziemiających falownika eliminuje pasożytnicze prądy pojemnościowe.

· Synchronizacja systemów magazynowania energii (ESS):W hybrydowych instalacjach komercyjnych kody usterek falownika często wynikają z przerw w komunikacji BMS na magistralach CAN lub RS485. Mapy rejestrów Modbus muszą być zgodne między kontrolerem pamięci masowej a oprogramowaniem sprzętowym falownika, aby uniknąć nieoczekiwanego obniżenia mocy lub fałszywych alarmów przetężenia prądu stałego.

· Integracja zabezpieczenia strony DC:Urządzenia przeciwprzepięciowe (SPD) zainstalowane w skrzynkach przyłączeniowych muszą być dostosowane do wewnętrznego napięcia zaciskania falownika. Zdegradowane ograniczniki SPD typu 1/2 mogą powodować podwyższone prądy upływowe do uziemienia, wyzwalając powtarzające się alarmy izolacji.

Procedury kontroli jakości i zgodność międzynarodowa

Zapobieganie przedwczesnym awariom falowników rozpoczyna się od rygorystycznych standardów produkcyjnych, rygorystycznej kontroli jakości (QC) i zweryfikowanych międzynarodowych certyfikatów.

Podstawowe przepływy pracy podczas testowania w fabryce

1.Elektroluminescencja (EL) i optyczna kontrola termiczna:Stosowany do zespołów elektroniki mocy pod dużym obciążeniem prądowym w celu wykrywania mikro-pęknięć w złączach lutowanych, ścieżkach PCB i szynach zbiorczych.

2.Pełne-spalenie obciążenia-W testach:Falowniki poddawane są ciągłym testom pod 100% obciążeniem znamionowym w komorach termicznych utrzymywanych w temperaturze 50 stopni przez co najmniej 24 do 48 godzin. Ten proces identyfikuje-awarie komponentów na wczesnym etapie życia przed wysyłką.

3.Symulacja sieci i testowanie reakcji przejściowych:Zautomatyzowane stanowiska testowe poddają falownik działaniu dynamicznych warunków sieci,-w tym szybkich spadków napięcia (wymagania LVRT/HVRT), zmian częstotliwości i przepięć przełączających-w celu sprawdzenia stabilności pętli sterującej.

Podstawowe standardy zgodności

IEC/EN 62109-1 i -2:Międzynarodowe wymagania bezpieczeństwa dotyczące przekształtników mocy stosowanych w systemach fotowoltaicznych.

IEC/EN 61000-6-2 i -4:Normy kompatybilności elektromagnetycznej (EMC) zapewniające odporność na stany nieustalone{0}}wysokiego napięcia i minimalizujące zakłócenia emitowane o częstotliwości radiowej.

IEEE 1547 / UL 1741SB:Północnoamerykańskie standardy łączenia rozproszonych zasobów z systemami elektroenergetycznymi, w tym obowiązkowe ustawienia funkcjonalne inteligentnych falowników.

Często zadawane pytania

1. W jaki sposób wysokie temperatury otoczenia i mgła solna morska/przybrzeżna wpływają na pomiary rezystancji izolacji falownika?

Wdrożenie na wybrzeżu powoduje osadzanie się w powietrzu chlorku sodu, który tworzy przewodzącą warstwę na złączach prądu stałego, ramach modułów i odsłoniętych osłonach kabli. Wysoka wilgotność względna w połączeniu z skorupą solną zmniejsza zmierzoną rezystancję izolacji (Riso), często powodując poranne opóźnienia w uruchomieniu z powodu przejściowych usterek izolacji.

Aby rozwiązać ten problem bez wyłączania zabezpieczeń, należy zainstalować obudowy szczelne IP66/NEMA 4X, nałożyć smar dielektryczny na odsłonięte połączenia prądu stałego i zastosować falowniki szeregowe zaprojektowane z-pokrytymi wewnętrznymi płytkami PCB (norma UL 746C), które są odporne na korozję atmosferyczną.

2. Jakie są protokoły pakowania i transportu wymagane, aby zapobiec mikro-pęknięciom wewnętrznych modułów zasilania podczas transportu ciężkich ładunków?

Ciężkie falowniki centralne i-pasmowe dużej mocy (od 50 kg do 150+ kg) podczas transportu poddawane są znacznym naprężeniom wibracyjnym. Bezpieczne protokoły tranzytowe wymagają:

*Wieloosiowe-wskaźniki wstrząsów (np. DropWatch) przymocowane do opakowania zewnętrznego.

* Niestandardowa amortyzacja z pianki EPE zapewniająca amortyzację co najmniej 30G.

*Mocowanie głównych wewnętrznych cewek, transformatorów i ciężkich kondensatorów prądu stałego bezpośrednio do podstawowej ramy konstrukcyjnej za pomocą wzmocnionych wsporników mechanicznych, aby zapobiec mikro-pęknięciom połączeń lutowniczych podczas transportu morskiego i nierównego-drogi.

3. Jakie są parametry techniczne i terminy dostaw w przypadku dostosowywania OEM/ODM procedur obsługi-awarii oprogramowania sprzętowego falownika?

Dostosowywanie parametrów oprogramowania sprzętowego (np. rozszerzanie krzywych wyzwalania U/f dla miejsc wydobywczych poza siecią-lub modyfikowanie mapowania rejestrów Modbus RTU na potrzeby integracji ze starszym systemem SCADA) obejmuje ustrukturyzowany cykl zatwierdzania inżynieryjnego:

*Definicja granicy parametru:1 do 2 tygodni na dostosowanie specyfikacji oprogramowania sprzętowego.

*Symulacja i testowanie HIL (sprzętu-w-pętli-):2 do 3 tygodni w fabrycznych środowiskach testowych w celu sprawdzenia stabilności systemu i zgodności z przepisami sieciowymi.

*Walidacja pola:2 tygodnie w ośrodku pilotażowym.

*Czas realizacji:Standardowe, dostosowane pakiety oprogramowania sprzętowego są dostarczane w ciągu 6 do 8 tygodni, łącznie z pełną dokumentacją potwierdzającą zgodność.

Wsparcie techniczne i usługi inżynieryjne

Przestoje systemu bezpośrednio zagrażają wynikom finansowym projektu. W przypadku złożonej eskalacji diagnostyki, kompletnych plików dziennika lub niestandardowych projektów systemów, skontaktuj się z naszym zespołem inżynierów aplikacji.

Skontaktuj się z naszym zespołem inżynierów pod adresem hemaosolarpv.com, aby w ciągu 48 godzin uzyskać spersonalizowany układ systemu fotowoltaicznego o mocy 5 MW, pomoc w zakresie diagnostyki w terenie i szczegółową wycenę BOM. Aby uzyskać dodatkową dokumentację techniczną i zasoby dotyczące rozwiązywania problemów, odwiedź nasz kanał [Wiedza].
